Описание

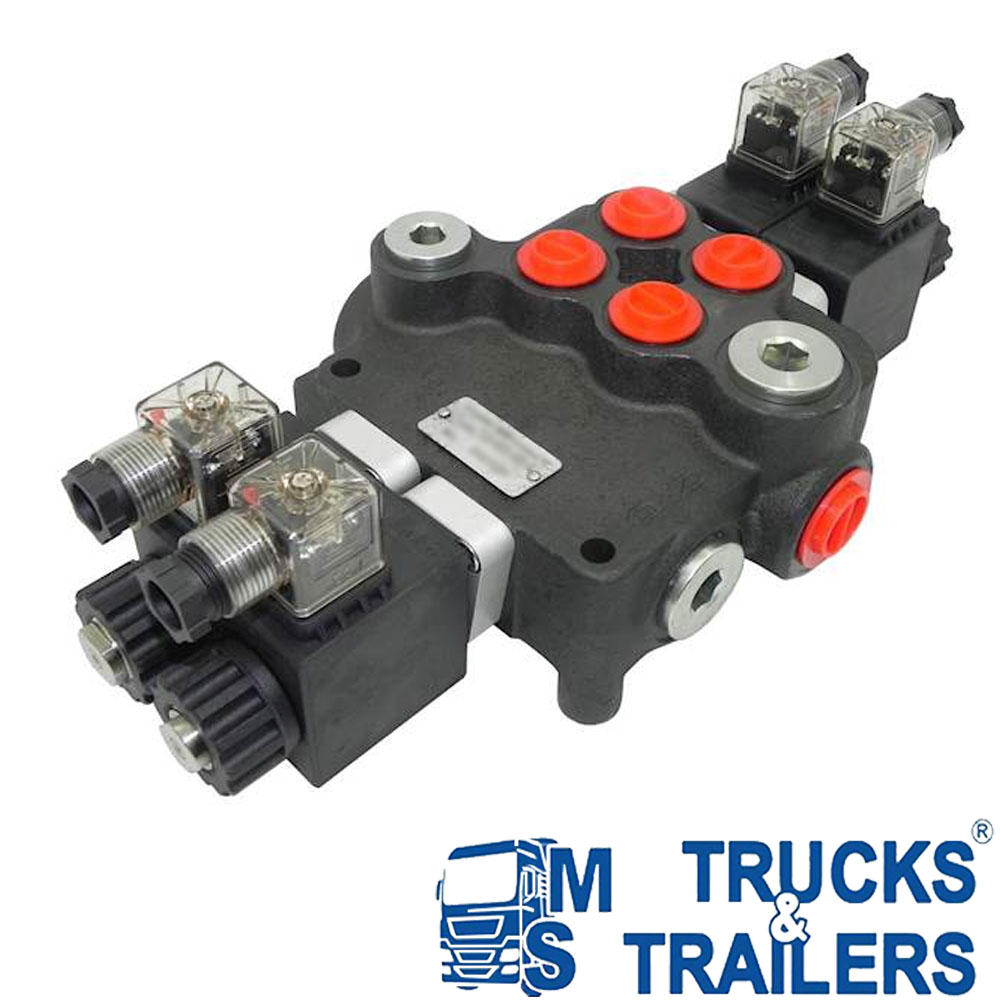

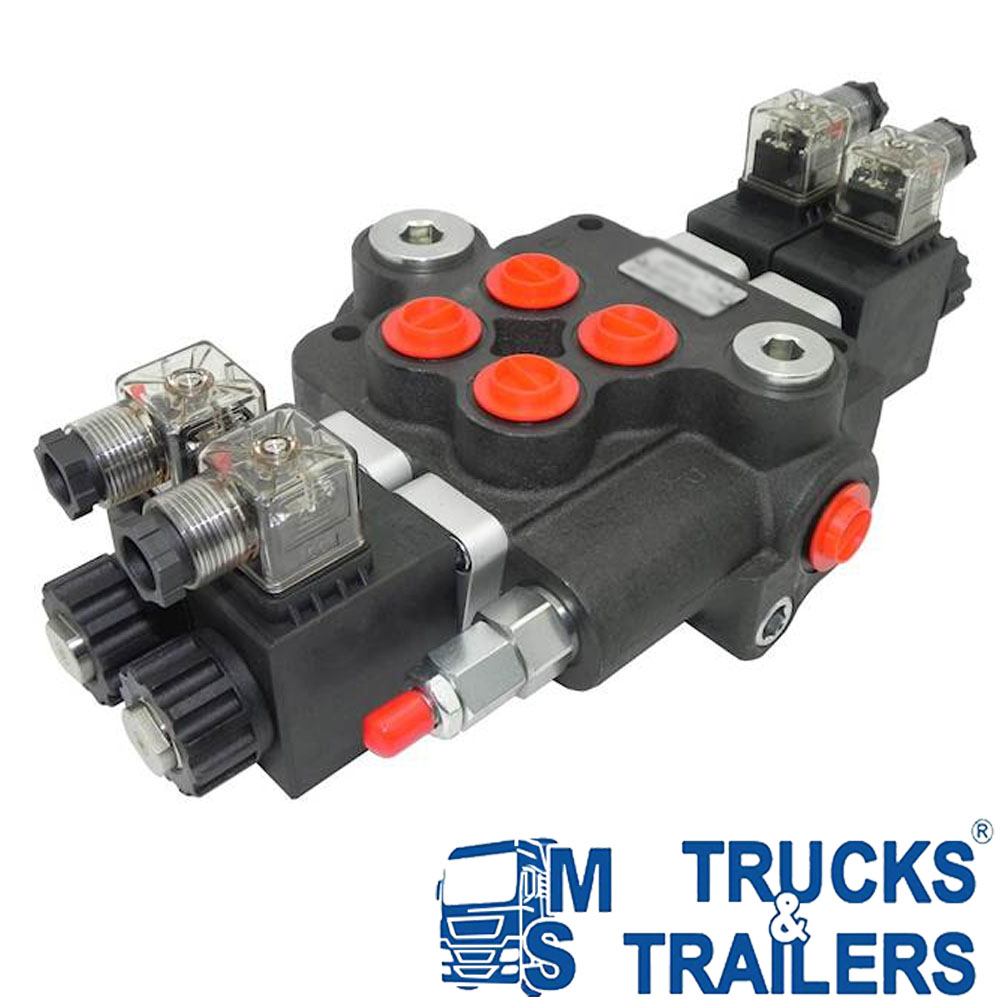

Моноблоков хидравличен разпределител PRESKO P80DC-2 с 2 секции и електромагнитно управление на 12V DC. Предназначен е за управление на две отделни хидравлични функции при машини и съоръжения с дебит до 80 l/min. Електрическото управление позволява задействане на всяка секция чрез бутони, превключватели или подходящ команден панел, без необходимост от механично управление с лостове.
Основни характеристики
- Производител: PRESKO
- Изпълнение: 2-секционен
- Управление: електромагнитно
- Захранващо напрежение на бобините: 12V DC (постоянен ток)
- Дебит: до 80 l/min
- Максимално налягане на входа: 250 bar
- Максимално налягане на връщащата линия: 50 bar
- Максимално налягане на работните изводи: 300 bar
- Предпазен клапан: вграден, регулируем
- Фабрична настройка на предпазния клапан: 180 bar ± 30 bar
- Работни положения: 3 за всяка секция, с пружинно връщане в неутрално положение
- Конструкция: моноблокова, с две секции в общ корпус
- Комплектация: електрически букси със светлинна индикация

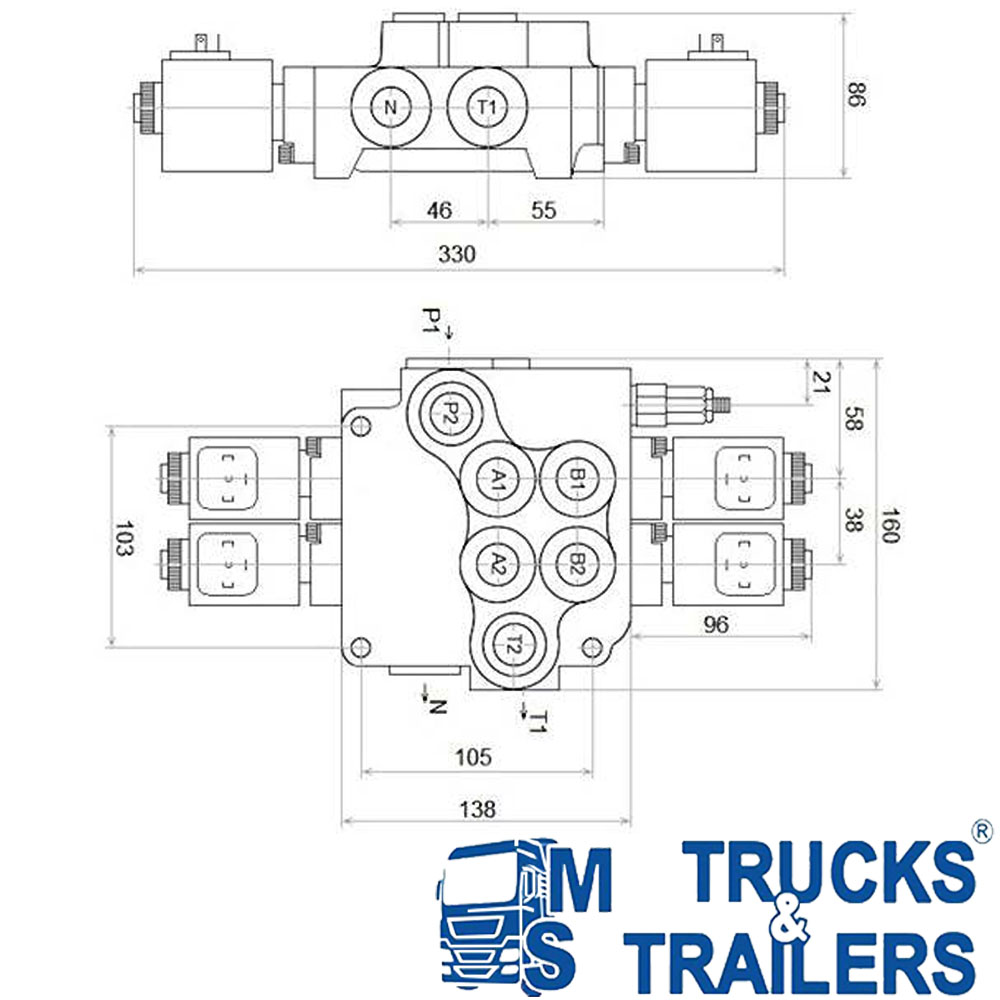

Присъединителни размери
- Входове за масло от помпата: BSP 1/2″
- Изходи за връщане на маслото към резервоара: BSP 3/4″
- Извод за последователно свързване: BSP 3/4″
- Работни изводи към хидравличните консуматори: BSP 1/2″
Начин на работа
Разпределителят PRESKO P80DC-2 управлява посоката на потока на хидравличното масло към две отделни хидравлични вериги. Всяка секция разполага с два работни извода и може да управлява хидравличен консуматор, например цилиндър с двустранно действие.
Управлението се осъществява чрез електромагнитни бобини на 12V DC. Всяка секция има три положения (1–0–2) с автоматично пружинно връщане в неутрално положение при прекъсване на електрическия сигнал.
- Неутрално положение (0): при липса на захранване към бобините съответният плунжер остава в неутрално положение. Когато и двете секции са в неутрално положение, маслото преминава през разпределителя към обратната линия и помпата се разтоварва.
- Работно положение (1): при захранване на едната бобина масленият поток се насочва така, че свързаният хидравличен цилиндър да се разгъва.
- Работно положение (2): при захранване на противоположната бобина посоката на потока се променя и цилиндърът се прибира.
Електромагнитното управление позволява командването на двете хидравлични функции да се извършва от кабината на машината или от отделен команден пулт. Това е удобно при приложения, при които разпределителят е монтиран на разстояние от работното място на оператора.
Предпазен клапан и защита на системата
Разпределителят е оборудван с вграден регулируем предпазен клапан с фабрична настройка 180 bar ± 30 bar. Клапанът ограничава налягането при претоварване на хидравличната система.
Преди първоначалното пускане в експлоатация се препоръчва проверка и настройка на налягането според изискванията на конкретната хидравлична система.
Важно: Максималното допустимо налягане на входа е 250 bar, на връщащата линия – 50 bar, а на работните изводи – 300 bar. Тези стойности се отнасят за различни части на разпределителя и не трябва да се бъркат с настройката на предпазния клапан.
Възможност за последователно свързване
Разпределителят разполага с допълнителен извод за последователно захранване на друг хидравличен разпределител. За тази цел е необходима подходяща втулка за последователно свързване (Power Beyond), която се монтира в предвидения извод.
Важно: Втулката за последователно свързване е допълнителен компонент. При монтаж трябва да се спазва правилната хидравлична схема, включително отделното отвеждане на обратното масло към резервоара.
Електрическо свързване и комплектация
Двете секции се управляват чрез електромагнитни бобини, работещи с напрежение 12V DC. Управлението може да се реализира посредством подходящи бутони, превключватели или команден панел.
В комплекта са включени електрически букси със светлинна индикация. Светодиодният индикатор на съответната букса светва при подаване на електрическо захранване към бобината.
При монтажа трябва да се осигурят правилно електрическо свързване, подходяща защита на захранващата верига и надеждно закрепване на съединителите. Бобините за 12V DC не трябва да се свързват директно към електрическа инсталация с напрежение 24V.
Работни температури
- Допустима температура на хидравличното масло: от −15°C до +80°C
- Допустима температура на околната среда: от −40°C до +60°C
Приложение
Електрическият хидравличен разпределител PRESKO P80DC-2 е подходящ за селскостопанска, строителна, комунална и индустриална техника, при която е необходимо електрическо управление на две отделни хидравлични функции.
- Селскостопански машини и прикачен инвентар
- Трактори и челни товарачи
- Горска и дърводобивна техника
- Строителни и комунални машини
- Товарни кранове и хидравлични подемни механизми
- Ремаркета и специализирани надстройки с хидравлично оборудване
- Промишлени машини и съоръжения
- Други хидравлични системи с две управлявани вериги
Особености при монтаж и избор
- Разпределителят е предназначен за хидравлични системи с дебит до 80 l/min.
- Двете секции позволяват управление на две отделни хидравлични функции.
- Всяка секция има три положения с пружинно връщане в неутрално положение.
- Електромагнитните бобини работят с напрежение 12V DC.
- Преди пускане в експлоатация трябва да се провери настройката на предпазния клапан.
- За последователно свързване с друг разпределител е необходима подходяща допълнителна втулка.
- Преди монтаж трябва да се проверят хидравличната схема, работното налягане, дебитът и присъединителните размери.
- Електрическата система за управление трябва да бъде съобразена с начина на работа и изискванията за безопасност на машината.
Забележка: Преди избор и монтаж е необходимо да се провери съответствието между техническите характеристики на разпределителя и изискванията на конкретната хидравлична система.
