Описание

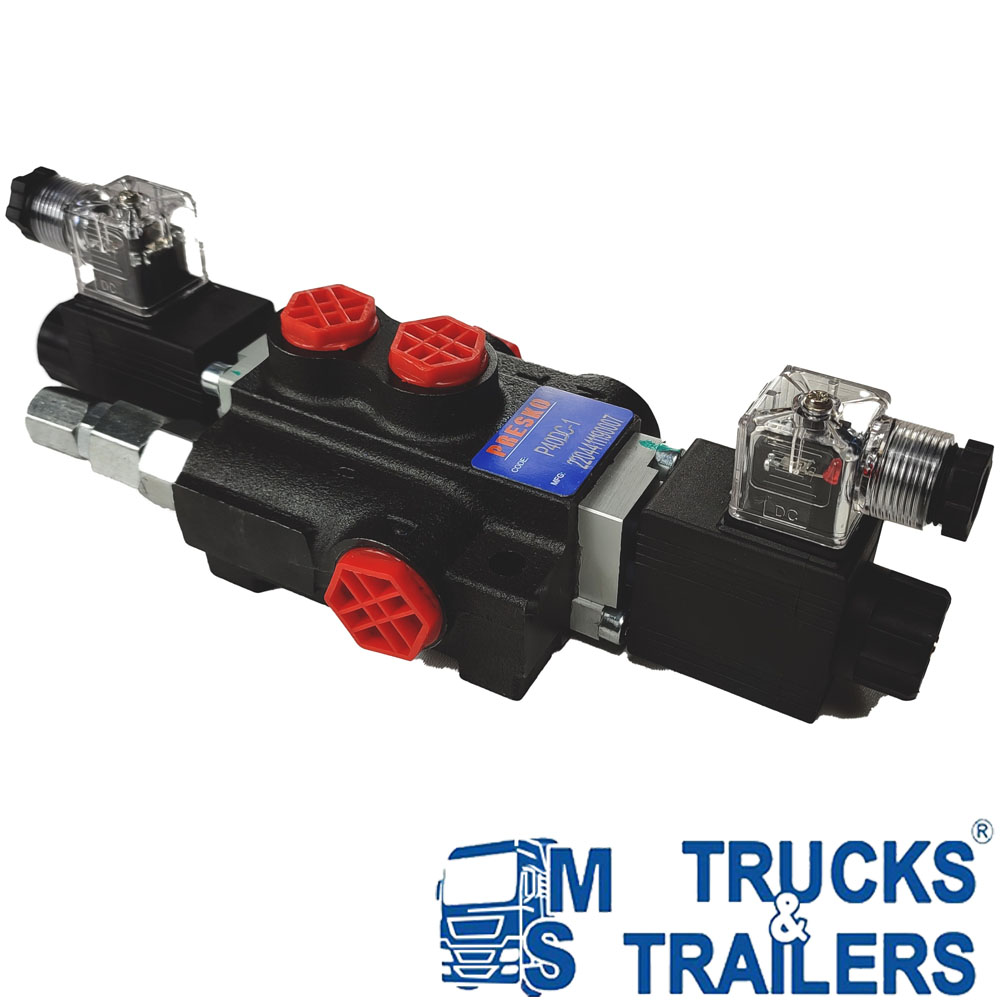

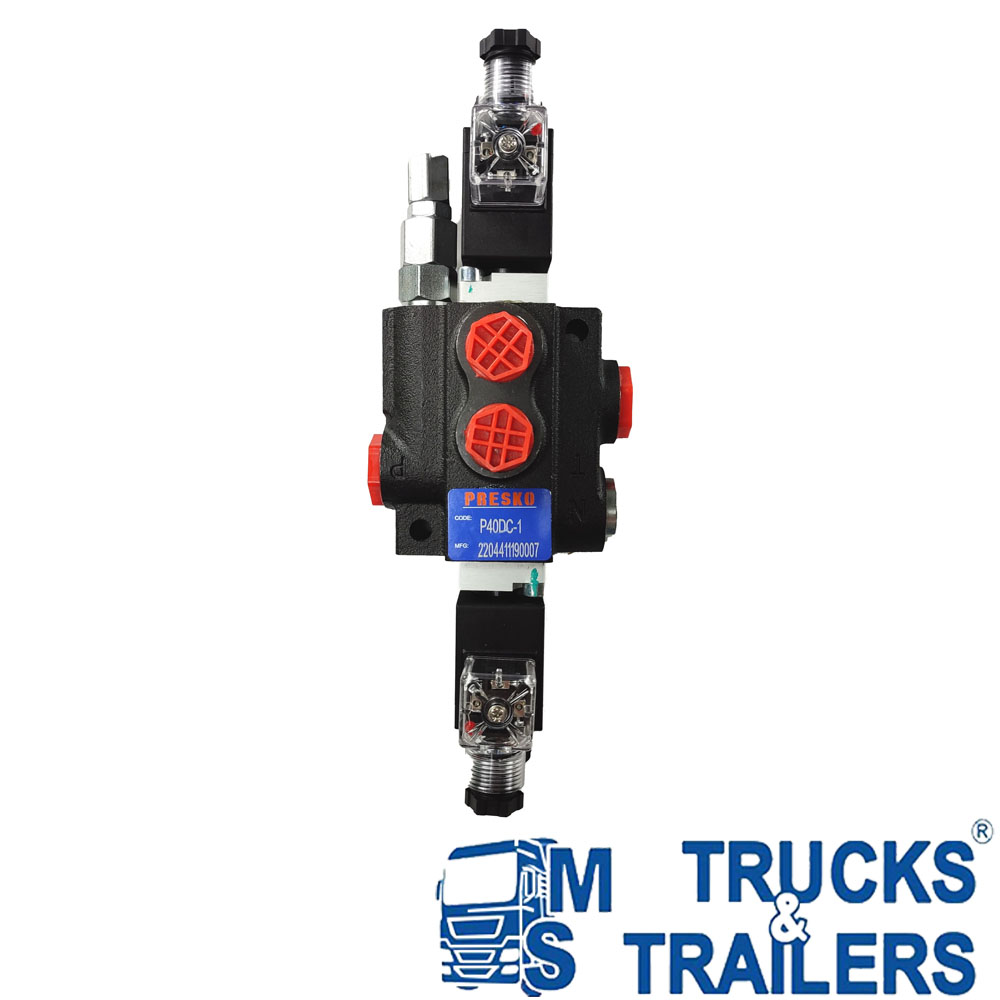

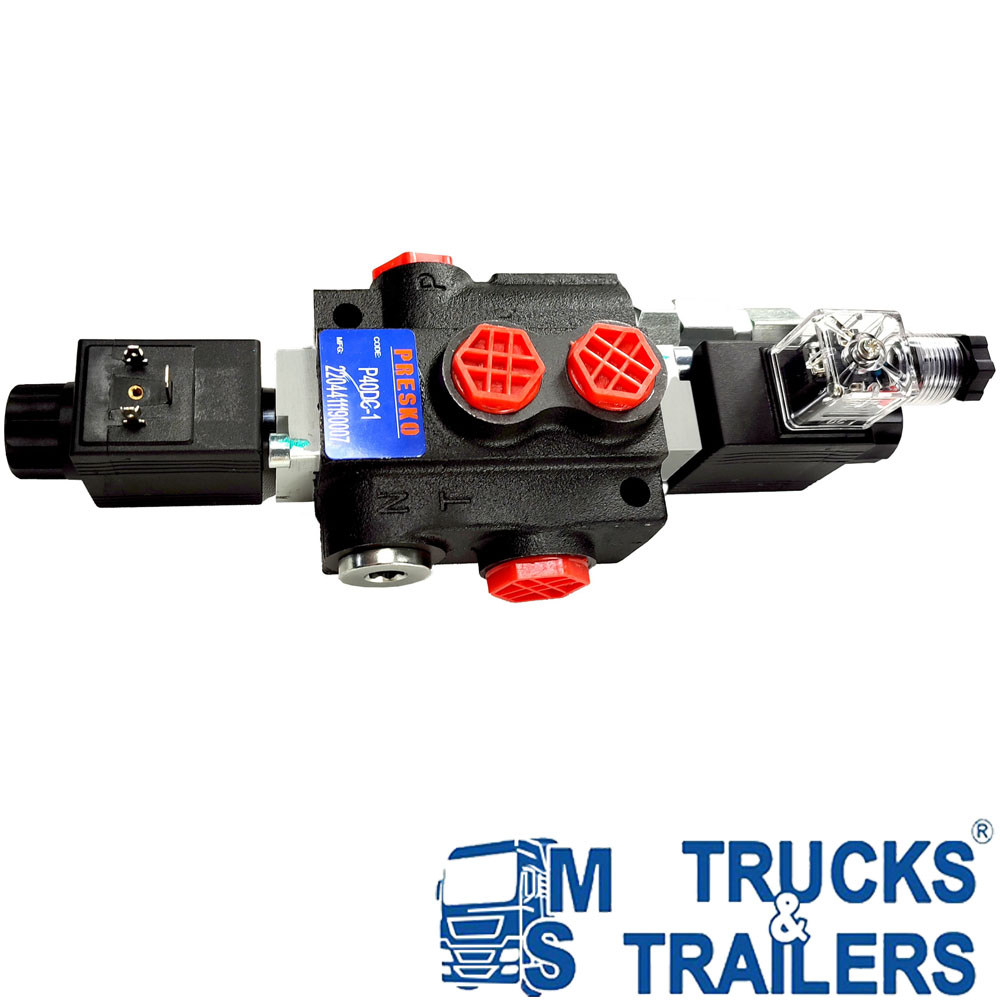

Моноблоков хидравличен разпределител PRESKO P40DC-1-24V с 1 секция и електромагнитно управление на 24V DC. Предназначен е за управление на една хидравлична функция при машини и съоръжения с дебит до 40 l/min. Електрическото управление позволява задействане на отделните секции чрез бутони, превключватели или подходящ панел за управление, без необходимост от механично управление с лостове.
Основни характеристики
- Производител: PRESKO
- Изпълнение: 1-секционен
- Управление: електромагнитно
- Захранващо напрежение на бобините: 24V DC (постоянен ток)
- Максимален дебит: 40 l/min
- Максимално работно налягане: 200 bar
- Предпазен клапан: вграден
- Настройка на предпазния клапан: 180 bar
- Конструкция: моноблокова
- Корпус: с фабрично антикорозионно покритие
- Тегло: 4,57 кг

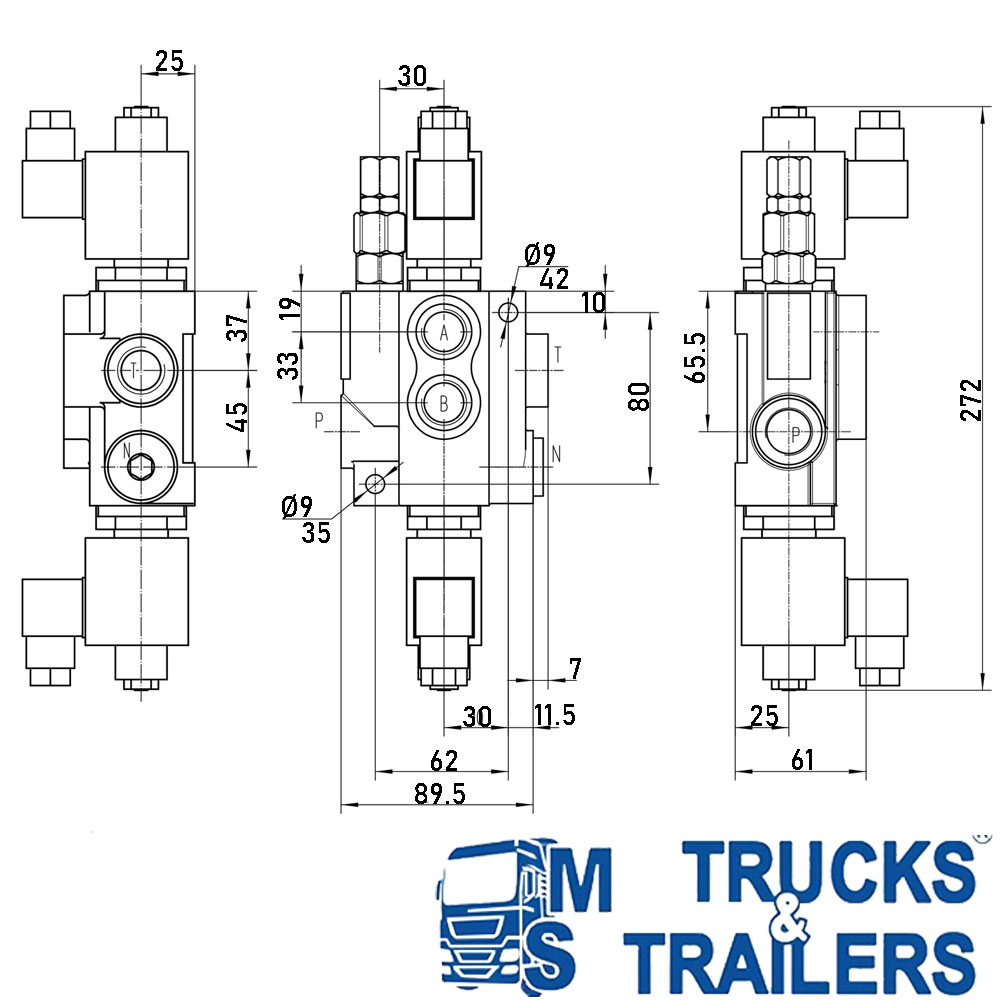

Присъединителни размери
- Вход за масло от помпата: 1/2″
- Изход за връщане на маслото към резервоара: 1/2″
- Извод за последователно свързване: 1/2″
- Работни изводи към хидравличните консуматори: 3/8″
Начин на работа
Разпределителят PRESKO P40DC-1-24V управлява посоката на потока на хидравличното масло към една хидравлична верига. Разполага с два работни извода, чрез които може да се управлява хидравличен консуматор, например цилиндър с двустранно действие.
Управлението се осъществява чрез електромагнитни бобини, работещи с напрежение 24V DC. При подаване на електрически сигнал разпределителят променя посоката на масления поток, като осигурява движение на свързания хидравличен механизъм в съответната посока.
Електромагнитното управление позволява командването да се извършва от кабината на машината или от отделен команден пулт. Това е удобно при приложения, при които разпределителят трябва да бъде монтиран на разстояние от работното място на оператора.
Предпазен клапан и защита на системата
Разпределителят е оборудван с вграден предпазен клапан с посочена настройка 180 bar. Неговата функция е да ограничава налягането при превишаване на зададената стойност и да предпазва хидравличната система от претоварване.
Важно: Максималното допустимо налягане на разпределителя е 200 bar, а посочената настройка на предпазния клапан е 180 bar. Двете стойности не трябва да се бъркат при подбор на компоненти за хидравличната система.
Възможност за последователно свързване
Разпределителят разполага с допълнителен извод, предназначен за последователно захранване на друг разпределител в хидравличната система. За тази цел е необходима подходяща втулка за последователно свързване (Power Beyond), която се монтира в предвидения извод.
При такова свързване трябва да се спазва правилната схема на хидравличната инсталация, включително отделното отвеждане на обратното масло към резервоара.
Приложение
Електрическият хидравличен разпределител PRESKO P40DC-1-24V е подходящ за селскостопанска, строителна, комунална и индустриална техника, при която е необходимо управление на една хидравлична функция.
- Селскостопански машини и прикачен инвентар
- Челни товарачи и допълнително хидравлично оборудване
- Строителни и комунални машини
- Хидравлични платформи и механизми
- Промишлени машини и съоръжения
- Други хидравлични системи с една управлявана верига
Особености при монтаж и избор
- Разпределителят е предназначен за хидравлични системи с дебит до 40 l/min.
- Електромагнитните бобини са за захранване с 24V DC. Не трябва да се свързват директно към 12V инсталация.
- Електрическото управление трябва да бъде съобразено с необходимия начин на работа на машината.
- Преди монтаж трябва да се проверят хидравличната схема, работното налягане, дебитът и присъединителните размери.
- При последователно свързване е необходима подходяща втулка за съответния извод.
Забележка: Преди избор на разпределителя е необходимо да се провери съответствието между характеристиките на модела и изискванията на конкретната хидравлична система.
