Описание

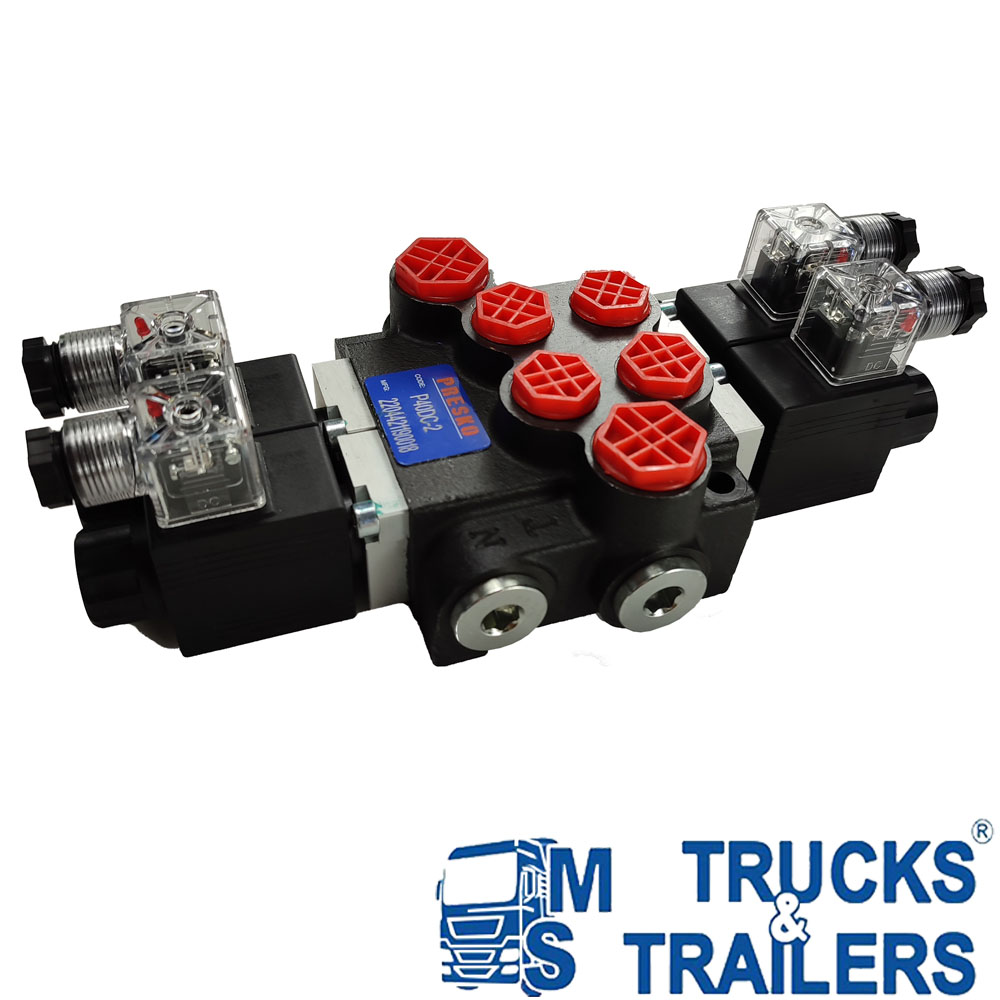

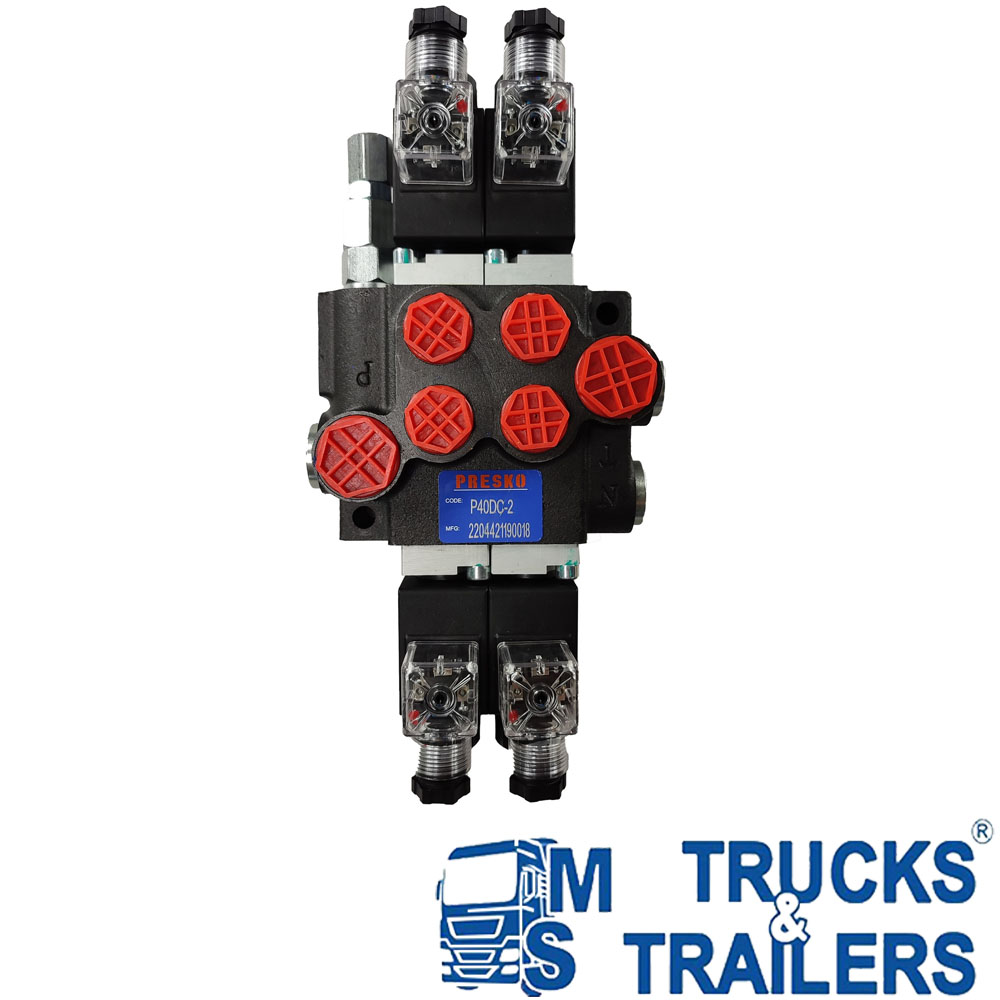

Моноблоков хидравличен разпределител PRESKO P40DC-2 с 2 секции и електромагнитно управление на 12V DC. Предназначен е за управление на до две хидравлични функции при машини и съоръжения с дебит до 40 l/min. Електрическото управление позволява задействане на отделните секции чрез бутони, превключватели или подходящ панел за управление, без необходимост от механично управление с лостове.
Основни характеристики
- Производител: PRESKO
- Изпълнение: 2-секционен
- Управление: електромагнитно
- Захранващо напрежение на бобините: 12V DC (постоянен ток)
- Максимален дебит: 40 l/min
- Максимално работно налягане: 200 bar
- Предпазен клапан: вграден
- Настройка на предпазния клапан: 180 bar
- Конструкция: моноблокова, с две секции в общ корпус
- Корпус: с фабрично антикорозионно покритие
- Тегло: 4,57 кг

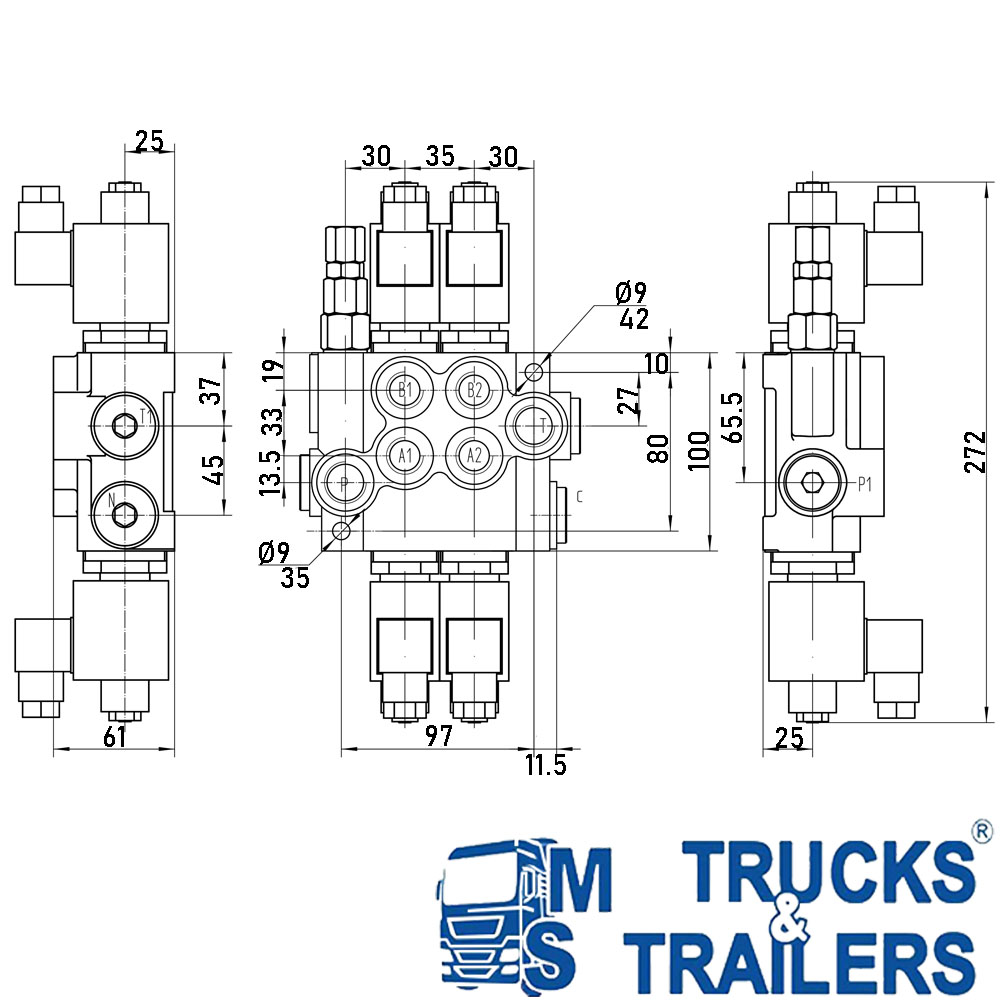

Присъединителни размери
- Вход за масло от помпата: 1/2″
- Изход за връщане на маслото към резервоара: 1/2″
- Извод за последователно свързване: 1/2″
- Работни изводи към хидравличните консуматори: 3/8″
Начин на работа
Разпределителят PRESKO P40DC-2 управлява посоката на потока на хидравличното масло към две отделни хидравлични вериги. Всяка секция разполага с два работни извода, чрез които може да се управлява съответният хидравличен консуматор.
Управлението се осъществява чрез електромагнитни бобини, работещи с напрежение 12V DC. При подаване на електрически сигнал съответната секция променя разпределението на масления поток и задейства свързаната хидравлична функция.
Този начин на управление е особено удобен при машини, при които операторът трябва да управлява няколко функции от кабината или от отделен команден пулт. Подходящ е и за изграждане на системи с електрическо управление на хидравличните механизми.
Предпазен клапан и защита на системата
Разпределителят е оборудван с вграден предпазен клапан с посочена настройка 180 bar. Неговата функция е да ограничава налягането при превишаване на зададената стойност и да предпазва хидравличната система от претоварване.
Важно: Максималното допустимо налягане на разпределителя е 200 bar, а посочената настройка на предпазния клапан е 180 bar. Двете стойности не трябва да се бъркат при подбор на компоненти за хидравличната система.
Възможност за последователно свързване
Разпределителят разполага с допълнителен извод, предназначен за последователно захранване на друг разпределител в хидравличната система. За тази цел е необходима подходяща втулка за последователно свързване (Power Beyond), която се монтира в предвидения извод.
При такова свързване трябва да се спазва правилната схема на хидравличната инсталация, включително отделното отвеждане на обратното масло към резервоара.
Приложение
Електрическият хидравличен разпределител PRESKO P40DC-2 е подходящ за селскостопанска, строителна, комунална и индустриална техника, при която е необходимо управление на няколко хидравлични функции.
- Селскостопански машини и прикачен инвентар
- Челни товарачи и допълнително хидравлично оборудване
- Строителни и комунални машини
- Хидравлични платформи и механизми
- Промишлени машини и съоръжения
- Други хидравлични системи с две управлявани вериги
Особености при монтаж и избор
- Разпределителят е предназначен за хидравлични системи с дебит до 40 l/min.
- Електромагнитните бобини са за захранване с 12V DC. Не трябва да се свързват директно към 24V инсталация.
- Електрическото управление трябва да бъде съобразено с необходимия начин на работа на машината.
- Преди монтаж трябва да се проверят хидравличната схема, работното налягане, дебитът и присъединителните размери.
- При последователно свързване е необходима подходяща втулка за съответния извод.
Забележка: Преди избор на разпределителя е необходимо да се провери съответствието между характеристиките на модела и изискванията на конкретната хидравлична система.
